產品詳情
產品名稱:

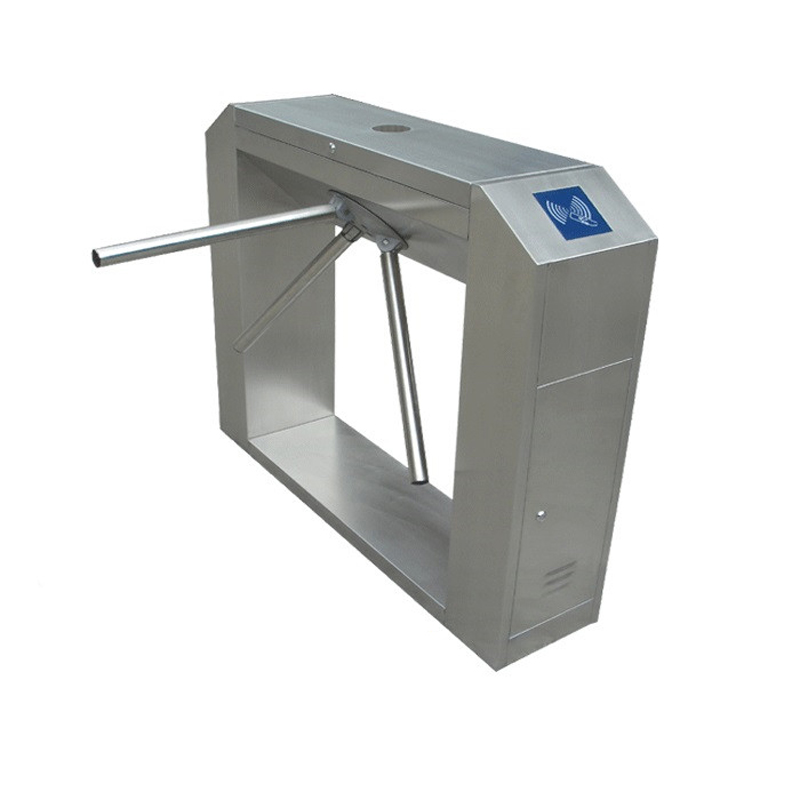

橋式八角三輥閘老款
產品簡介:
橋式八角三輥閘是一款常用的三輥閘,機芯結構加了減震膠,降低噪音,主板加了防水盒,提高使用壽命。

產品詳情

三 輥閘采用304不銹鋼板沖壓成型,造型美觀大方,防銹、耐用,且系統對外采用標準電氣接口,可方便的將條碼卡、ID卡、IC卡等讀寫設備集成在本設備上, 從而為出入人員提供有序文明的通行方式,并可杜絕非法人員進出,同時為了滿足消防通道的要求,在緊急情況下停電落桿,組織人員疏散.。三棍轉閘機的機芯有 減震器,使用三棍閘操作時,聲音很小、無沖擊、閘桿自動減速回中。同時我們還在三輥閘內部裝有防水盒、防水盒采用的都是鍍鋅板制作的。


三 輥閘又稱三棍閘,是通道閘的一種,最初從國外引進,英文名叫"Tripod Turnstile Series"是人流通道的出入口智能控制終端設備。專用于人員出、入口需要進行安檢或控制的通閘,如飯堂、賓館、寫字樓、博物館、體育館、俱樂部、地 鐵、車站 、碼頭等場所


三輥閘種類
三輥閘按照外形分類可分為:立式三輥閘和橋式三輥閘
三輥閘按照工作方式分類可分為:手動三輥閘、半自動三輥閘、全自動三輥閘
立式三輥閘尺寸:長420*寬330*高1000

橋式三輥閘尺寸:長1200*寬280*高1000

左邊開閘通行:當有左邊開閘信號后,三輥閘會自動解鎖,方向指示變為綠色通行標志,等待行人進入;當行人進入后推動三輥閘轉動一定角度后,使復位光電開關有效并轉過復位光電開關后,系統自動完成加鎖動作,方向指示變為紅色禁行標志。


右邊開閘通行:當有右邊開閘信號后,電機會自動運行處于解鎖狀態,方向指示變為綠色通行標志,等待行人進入;當行人進入后推動三輥閘轉動一定角度后,使復位光電開關有效并轉過復位光電開關后,系統自動完成加鎖動作,方向指示變為紅色禁行標志。

每次通行的最長時間為4秒,當超過設定的通行時間后仍無人通行,設備會自動復位;
落桿功能測試:切斷電源,閘桿落下;接通電源后電磁鐵會產生磁力,即可進行手動升桿;

升桿方法:先用力壓桿然后再抬桿至水平位置卡住即可;


三輥閘功能特點
· 采用電磁鐵加鎖、光電解鎖,使用壽命長,可靠性高,反應速度快。
· 整個系統運行平穩、噪音小、沖擊力小。
· 具有來電自檢功能,自動恢復在加鎖狀態。
· 具有多種工作模式可供選擇,即可雙向讀卡,也可一邊讀卡、另一方向禁行,一邊讀卡、另一方向自由通行。
· 具有斷電落桿,通電手動上桿功能,通電后先壓桿后抬桿至上水平線。
· 具有掉電落桿工能,以滿足用戶的特殊需求及消防安全要求。
· 具有統一、標準的對外電氣接口,可與各種門禁考勤或其他控制設備相掛接,便于系統集成,并可通過管理計算機實現遠程控制與管理。
· 可通門禁軟件對通行方向的通行人數進行統計,呈現給管理者,使管理者對某方向的通行人數了如指掌。
· 具有明確的通行方向指示功能,以直觀的LED通行者指示可以通行還是禁止通行。
· 具有讀卡帶記憶和不帶記憶功能,且用戶可根據自己的需要通過主板鍵盤進行設定。
· 通過軟件設定,可限制場所內部的人員總數,以滿足一些特殊場合的特殊需求。
· 具有自動復位功能。當讀卡后,通行者在規定的時間(4秒)內未通行時,系統將自動取消通行者的本次通行權限。

三輥閘技術參數

燈光提示:LED通行方向指示
采用光學孔位工作原理,對輸入控制信號沒有延時要求
工作環境:室內、室外(陰棚)
溫度:-10℃ ~ 50℃ 相對濕度:≤90%,不凝露
感應卡讀卡口尺寸:配帶標準安裝支架,或度身定做
開閘時間:0.2秒
通行速度:30人/分鐘
通訊接口:標準RS485接口,距離≤1200米
輸入接口:干接點信號或+12V電平信號或脈寬≥100ms的DC12V脈沖信號,驅動電流≥10mA;
結構:框架結構/不銹鋼外殼

生產工藝:全電腦數控激光切割機生產

外形尺寸:長1200×寬280×高980(mm)


不銹鋼厚度:1.5mm
重量:70Kg
閘桿長:機箱以外510(mm)
閘桿最大承受力:80Kg
閘桿工作驅動力:3Kg
閘桿傳動方式:數字方式
閘桿轉向:單向、雙向(可選);具有多種工作模式可供選擇,即可雙向讀卡
限流,也可一邊讀卡、另一方向禁行,一邊讀卡、另一方向自由通行

自動復位功能:開閘后,在規定的時間內未通行系統將自動上鎖,通行時間可調
